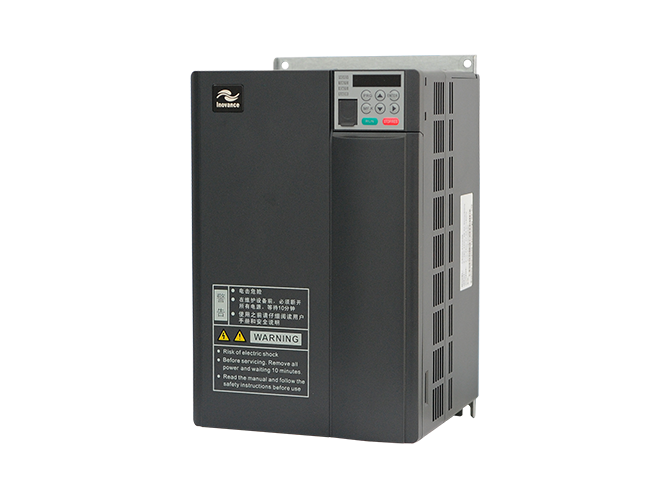

高性能矢量型-MD500

MD500系列變頻器是一款通用高性能電流矢量變頻器。主要用于控制和調節三相交流異步電機的速度和轉矩，是MD380 系列的技術升級產品。
MD500采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力、增加了用戶可編程功能及后臺監控軟件，通訊總線功能，支持多種PG 卡等，組合功能豐富強大，性能穩定。

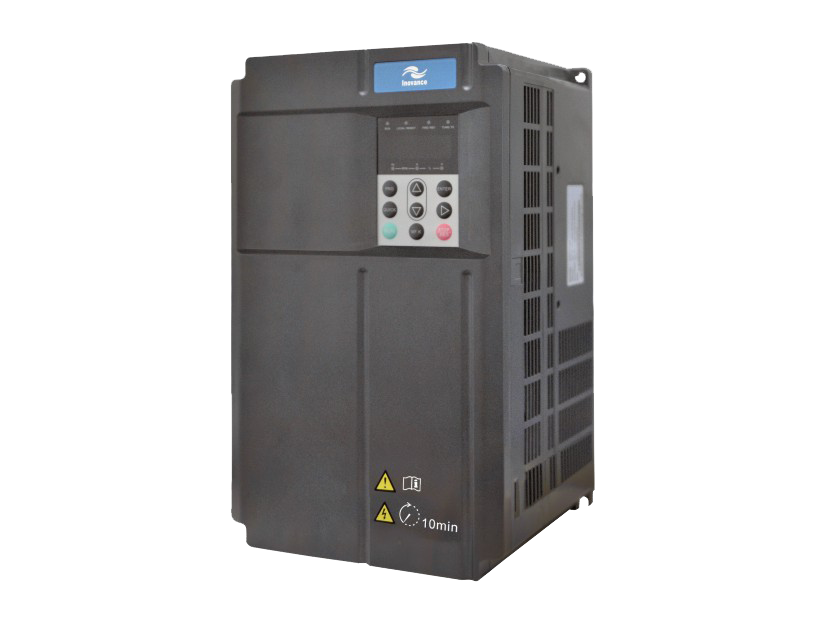

通用功能型-MD290

智能節能功能

• 通過電壓磁通矢量算法，實現對輸出電壓的閉環控制；

• 在電機轉矩要求低時，根據負載電流減小勵磁電流；

• 最大化的提高電機效率；

• 減少電機損耗 ，減小能量損耗。


配備最適于風機、水泵的功能
配備PID控制功能

• 無需溫度調節器等外部調節器，即可實現溫度、壓力、流量控制運轉。（※由于電動機特性不同，效果也不一樣）

瞬停不停

• 此功能指在瞬時停電時變頻器不會停機。在瞬間停電或電壓突然降低的情況下，變頻器降低輸出頻率，通過負載回饋能量，補償電壓的降低，以維護變頻器短時間內運行。

過勵磁功能

• 不需增加外圍制動電阻等附件，實現快速制動效果，提高產品易用性；

• 可以有效抑制減速過程中母線電壓上升，避免頻繁報過壓故障，同時實現快速制動，滿足停電快速停車。

支持InoDriverShop后臺軟件

• 豐富的后臺監控功能，方便現場數據采集和調試；

• 支持在線示波器功能；

• 支持參數批量上傳和下載；

• 能夠實現DI/DO、AI/AO邏輯功能選擇設置和曲線線性關系設置；

• 可實時顯示U0組參數功能，具有監視和診斷功能, 能夠自動生成調試文檔記錄。

性能優異
電壓磁通矢量算法

• 基于對電機磁通恒定的控制，對輸出到電機端的線電壓做矢量解耦，實現對電機的電壓內部閉環控制，保障低速、重載啟動效果。

• 自整定電機參數準確度高、功能易用；

• 自適應電機負載特點，實現平穩帶載，加速時電流響應快，負載變化時動態響應快；

• 可實現帶載狀態下長距離動力線纜的電機參數準確整定，簡化調試過程；

• 能自動抑制電機電流震蕩現象，減小電機端軸電流的負面影響；

• 實現多種靈活的電壓、頻率曲線模式運行。

• 穩速精度：±1%；

• 調速范圍：1：100。


多點電壓磁通設置功能

• 三種曲線設置方式：

      直線曲線適合普通恒轉矩負載；

      多點曲線適合脫水機、離心機負載；

      平方曲線適合風機水泵類負載；

• 曲線三點可調整；

      可以根據設備的轉矩特性設定最合適的曲線；

      和最佳勵磁控制配合，可以取得更好的節能效果。

過載能力強

• 選用G型和P型合一模式的負載曲線標準：

• G型對應300s循環周期內150%負載持續60s；

• P型對應300s循環周期內130%負載持續60s。

EMC設計規格提升

• EMC內置一組安規電容，可選配外置電容組、簡易濾波器，選配夏弗納濾波器可達C2國際標準；

• 采用專用接地樁設計，方便接地和消弱電磁干擾；

• 在對實際惡劣應用現場提供了EMC濾波器、共模抑制器、簡易濾波器的整套配置方案，優化EMC現場設備電氣環境。
  注：選配濾波器可滿足CE認證， 達C2類EMC標準，推薦夏弗納（SCHAFFNER）和堅力（JIANLI）型號。

便于安裝
優化的結構設計

• 新的硬件技術平臺下，整流橋和IGBT配置更高，大余量降額設計；

• 與原來MD280產品系列同功率相比外形體積最大減小66%；

• 極大的節省安裝空間，方便電控器件布局。

內置直流電抗器
30kW以上系列標配內置H級絕緣等級直流電抗器，可有效提高變頻器的輸入側功率因數，提高整機效率和熱穩定性，有效消除高次諧波和對外傳導輻射干擾，消除直流電抗器外置的安全隱患和占用電氣安裝空間的困擾。
備注：18.5G/22P~22G/30P內置可選配置。

完善的制動回路方案

• MD290T18.5G/22P(B)~MD290T75G/90P(B)選配內置制動單元；

• 制動能力強：短時制動能力可達1.1~1.4倍變頻器額定功率；

• 制動保護更全面、智能化：具有制動電阻短路保護；制動回路過流保護；制動管過載保護；制動管直通檢測等。

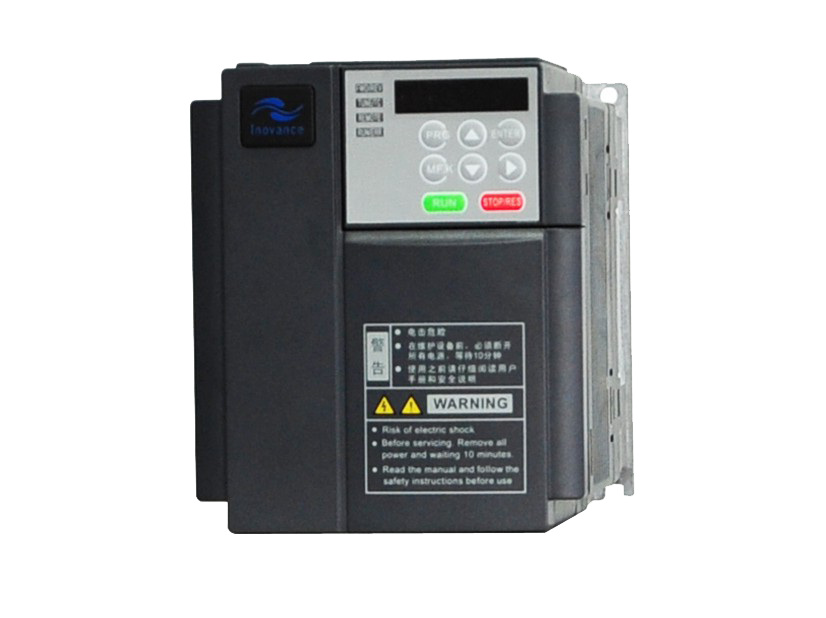

緊湊矢量型-MD310

MD310系列變頻器性能特點：
結構緊湊

• 體積小，性價比高。可以多臺并列安裝，空間更省。


高啟動轉矩性能

• 滿載時轉速轉矩測試：滿載時電機輸出額定轉矩102.4Nm；SVC控制速度波動實測0.2%；SVC控制穩速精度實測0.4%。


瞬停不停功能

• 此功能指在瞬時停電時變頻器不會停機。在瞬間停電或電壓突然降低的情況下，變頻器降低輸出速度，通過負載回饋能量，補償電壓的降　低，以維護變頻器短時間內運行。


完善的制動功能

• 過勵磁功能，可以有效抑制減速過程中母線電壓上升，避免頻繁報過壓故障。


內置PID功能

• 內置有PID 調節器，配合頻率給定通道的選擇，用戶可方便地實現過程控制的自動調節，實現例如恒溫、恒壓、張力等控制應用。


擺頻功能

• 在紡織、化纖的加工設備中，使用擺頻功能，可以改善紗錠繞卷的均勻平密。


多電機切換功能

• 可儲存4套電機參數，一臺變頻器可分時控制四臺電機運行。


定時控制功能

• 定時運行功能，運行時間可以通過參數和模擬量設置。


支持多種現場總線

• 標配RS485通訊接口支持Modbus RTU通訊，可擴展CANopen，CANlink，實現與匯川產品的快速總線聯接。


強大的后臺軟件

• 支持變頻器參數操作及虛擬示波器功能。通過虛擬示波器可實現對變頻器內部狀態的圖形監視。


具備輸入缺相保護，電機對地短路及電機相間短路保護功能

• 保護全面，更保證可靠運行。


全系列標準配置內置制動單元

• 標配制動單元，用戶直接接制動電阻，不用外置制動，節省成本。


全系列產品維護與保養

1. 可監視模塊及散熱器溫度，上位機可通訊讀取顯示；

2. 可累計用電量，運行時間和上電時間，上位機通訊讀取；

3. 風扇可選擇上電運行還是啟動運行，有效延長風扇使用壽命。

袖珍通用型-MD210

MD210系列變頻器性能特點:
適用于各類小功率傳送帶

1. 小體積，節省安裝空間；

2. 默認自動轉矩提升及快速限流，保證低頻出力大，突加負載不跳閘；

3. 可實現多達16段速控制。


體積小，結構緊湊

1. 為小型自動化設備量身打造，體積更小，可以多臺并列安裝，空間更省。


內置簡易PLC功能

1. 可完成最多16段定時定速的循環運行。


可在高溫、高油霧、高粉塵等惡劣應用環境中可靠運行

1. 防塵蓋板，阻擋粉塵進入；

2. 加厚三防漆，防止油霧、濕氣腐蝕；

3. 優化的結構，具備優異的散熱性能。


滿足小慣量負載的快啟快停，提升設備生產效率

完善的制動功能

1. 過勵磁增益功能，大幅提高啟動停止性能，縮短減速時間，提高機器運行效率。

調試簡單

1. 易用性好， 使用默認參數即可滿足大部分場合的應用。用操作面板，可對變頻器進行功能參數修改、變頻器工作狀態監控和變頻器運行控制。


內置RS485通訊接口（Modbus）

1. 485+，485-兩線端子，支持標準Modbus RTU通訊，實現系統集成。


內置PID功能

1. 適用于閉環系統，將PID算法嵌于變頻器內，簡化控制系統。


維護方便

1. 風扇拆裝方便，易于維修更換；


共直流母線

1. 使用多臺變頻器時，可將直流母線并聯，實現能量共享，減小制動電阻功率，或取消制動電阻。


虛擬I/O

1. 通過簡單設置，定制內部邏輯控制功能。


具備輸入缺相保護，電機對地短路及電機相間短路保護功能

1. 保護全面，更保證可靠運行。


全系列標準配置內置制動單元

1. 標配制動單元，用戶直接接制動電阻，不用外置制動，節省成本。

標準矢量型-MD380

通用功能型-MD280
