施耐德觸摸屏簡介：
施耐德觸摸屏
小型顯示終端
Magelis XBT N
Magelis XBT N是施耐德的半圖形屏幕。共有4個型號，可實現不同容量的字符數
XBTN200
容量：2行，20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過8鍵鍵盤(4個可定制鍵)
功能：變量表示—字母數字，無報警日志;
通信：串行連接
電源電壓：5VCD或者PLC電源
XBTN400
容量：1至4行，5至20字符
類型：背光液晶顯示屏，綠色
數據輸入;通過8鍵鍵盤(4個可定制鍵)
變量表示：字母數字、柱狀圖、曲線、按鈕和等，有報警日志
通信：串行連接
電源電壓：5VCD或PLC電源
XBTN410
容量：1至4行，5至20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過8鍵鍵盤(4個可定制鍵)
變量表示：字母數字、柱狀圖、曲線、按鈕和燈，有報警日志
通信：串行連接
電源電壓：24VDC
XBTN401
容量：1至4行，5至20字符
類型：背光液晶顯示屏 3色，綠色、橙色、紅色。
數據輸入：通過8減鍵盤(4個可定制鍵)
變量表示：字母數字、柱狀圖、曲線、按鈕和燈。有報警日志
通信：串行連接
電源電壓：24VDC
XBTNU400
容量：1至4行，5至20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過8鍵鍵盤
變量表示：字母數字、柱狀圖、曲線、按鈕和燈，有報警日志
通信：串行連接
電源電壓：24VDC
XBTNSR2(3)
容量：1至4行，5至20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過8鍵鍵盤
變量表示：字母數字、柱形圖、曲線、按鈕和燈、有報警日志
通信：串行連接
電源電壓：24VDC
高級圖形終端
小型面板
Magelis XBT R-半圖形屏幕
XBTR400
容量：4行20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過20鍵鍵盤(12個可定制鍵)
變量表示：字母數字。柱狀圖、曲線、按鈕和燈。有報警日志
通信：串行連接
電源電壓：5VDC或PLC電源
XBTR410
容量：4行，20字符
類型：背光液晶顯示屏，綠色
數據輸入：通過20鍵鍵盤(12個可定制鍵)
變量表示：字母數字、柱狀圖、曲線、按鈕和燈。有報警日志
通信：串行連接
電源電壓：24VDC
XBTR411
容量：4行，20字符
類型：背光液晶顯示屏，3色，綠色，橙色，紅色
數據輸入：通過20個鍵鍵盤(12個可定制鍵)
變量表示：字母數字、柱狀圖：曲線、按鈕和燈，有報警日志
通信：串行連接
電源電壓：24VDC
XBTRT500
容量：10行，33字符
類型：背光液晶顯示屏
數據輸入：通過12鍵鍵盤(10個可定制鍵)或觸摸屏
變量表示：字母數字、柱狀圖、曲線、按鈕和燈，有報警日志
電源電壓：5VDC或PLC電源
XBTRT511
容量：10行，33字符
類型：背光液晶顯示屏：綠色，橙色，紅色
數據輸入：通過12鍵鍵盤(10個可定制鍵)或觸摸屏
變量表示：字母數字、柱狀圖、曲線、按鈕和燈，有報警日志
電源電壓：24VDC[1]
Magelis STO/STU圖形觸摸屏
HMISTO511
顯示屏：液晶顯示屏，尺寸/分辨率：3.4"/單色((200 X 80像素)
類型：綠色，橙色，紅色
變量表示：字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤。帶日志/有曲線，已集成
通信：串行鏈接，1個RJ45(RS232一RS 485)
可下載協議：三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE、Modbus、Modbus TCP
與PLC的兼容性：Twido ModiconTSX Micro Modicon Premium Modicon Quantum Modicon M340
Compact Flash卡槽：無
USB端口：1個A型主機+1個mini B型設備
內置以太網TCP/I P：無
電源電壓:24VDC
HMI STO512
液晶顯示屏幕尺寸/分辨率: 3.4"/單色(200 X 80像素)
類型：白色、粉紅色、紅色
變量表示：字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤
曲線/報警日志：有，帶日志/有，已集成
通信：串行連接：1個RJ45(RS232一RS 485)
可下載協議：三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性：Twido ModiconTSX Micro,Modicon Premium, Modicon Quantum, Modicon M340
Compact Flash卡槽:無
USB端口：1個A型主機+1個mini B型設備
內置以太網TCP/I P：無
電源電壓：24VDC
HMI STU655
液晶顯示屏幕尺寸/分辨率: 3.5" / OVGA (320 X 240像素)
類型: TFT 65 536色
變量表示: 字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤
曲線/報警日志:有，帶日志/有，已集成
串行連接: 1個RJ45(RS232一RS 485)
網絡: 以太網、IEEE 802.3 10/100 BASE-T, RJ45
可下載協議:三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性:Twido ModiconTSXMicro ModiconPremium ModiconQuantum ModiconM340
Compact Flash卡槽:無
USB端口：1個A型主機+1個mini B型設備
內置以太網TCP/I P：是
電源電壓：24VDC
HMISTU855
液晶顯示屏幕尺寸/分辨率: 5.7" / OVGA (320x240像素)
類型: TFT 65 536色
變量表示: 字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤
曲線/報警日志:}有.帶日志/有，已集成
通信:串行連接 1個RJ45(RS232一RS 485)
網絡: 以太網、IEEE 802.3 10/100 BASE-T, RJ45
可下載協議：三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性
Twido ModiconTSX Micro Modicon Premium Modicon Quantum Modicon M340
Compact Flash卡槽：無
USB端口：1個A型主機+1個miniB型設備
內置以太網TCP/I P：是
電源電壓：24VDC
亮劍系列面板
施耐德亮劍系列面板為：Magelis GXO圖形觸摸屏，具體型號如下：
HMIGX03501
液晶顯示屏幕尺寸/分辨率：7"/WVGA
顏色數：TFT彩色，65536色，LED背光
變量表示：字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤
曲線/報警日志：有，帶日志/有，已集成
通信：串行連接 1個Sub-D9 (RS 232) + 1個Sub-D9 (RS 422 / RS 485)
網絡：無
可下載協議：三菱(Melsec)、歐姆龍(Sysmac)、羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性：Twido ModiconTSX Micro Modicon Premium Modicon Quantum Modicon M340
Compact Flash卡槽:無
USB端口A型主機:無
USB端口B型(Mini-USB)：1個
電源電壓：24VDC
HMIGX03502
液晶顯示屏幕尺寸/分辨率： 7"/WVGA
顏色數：TFT彩色，65536色，LED背光
曲線/報警日志：有，帶日志/有，已集成
通信：串行連接，1個Sub-D9 (RS 232) + 1個Sub-D9 (RS 422 / RS 485)
網絡：無
可下載協議：三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性：Twido ModiconTSX Micro Modicon Premium Modicon Quantum Modicon M340
Compact Flash卡槽:無
use端口a型主機：1個
USB端口B型(Mini-USB)：1個
電源電壓：24VDC
HMIGX05502
液晶顯示屏幕尺寸/分辨率：10.1"/WVGA
顏色數：TFT彩色，65536色，LED背光
變量表示：字母數字、位圖、柱狀圖、標尺、按鈕、燈、時鐘、閃光、鍵盤
曲線/報警日志：有，帶日志/有，已集成
通信：串行連接，1個Sub-D9 (RS 232) + 1個Sub-D9 (RS 422 / RS 485)
可下載協議：三菱(Melsec)、歐姆龍(Sysmac) ,羅克韋爾自動化(Allen Bradley)、西門子(Simatic)
Uni-TE Modbus Modbus TCP
與PLC的兼容性：Twido ModiconTSX Micro Modicon Premium Modicon Quantum Modicon M340
Compact Flash卡槽：無
電源電壓：24VDC
高級面板
施耐德的高級面板包含：Magelis GTO-3.5”觸摸屏，Magelis GTO-3.5”觸摸屏/7.0”寬觸摸屏、Magelis GTO-7.5"、10.4"、12.1”觸摸屏
、Magelis GTO-5.7"、10.4"、12.1”觸摸屏、 Magelis XBT GT-3.8”觸摸屏、Magelis XBT GT-5.7”觸摸屏、Magelis XBT GT-7.5"、10.4”觸摸屏、Magelis XBT GT-12.1"、15'，觸摸屏、Magelis XBT GK、Magelis XBT GTW和 Magelis XBT GH-5.7”手持式觸摸屏
每種型號詳細講解如下：
Magelis GTO-3.5”觸摸屏
型號：HMI GT01300、HMI GT01310
具體參數對比如圖：
Magelis GTO-3.5”觸摸屏/7.0”寬觸摸屏
型號：HMI GT02300、HMI GT02310、HMIGT03510

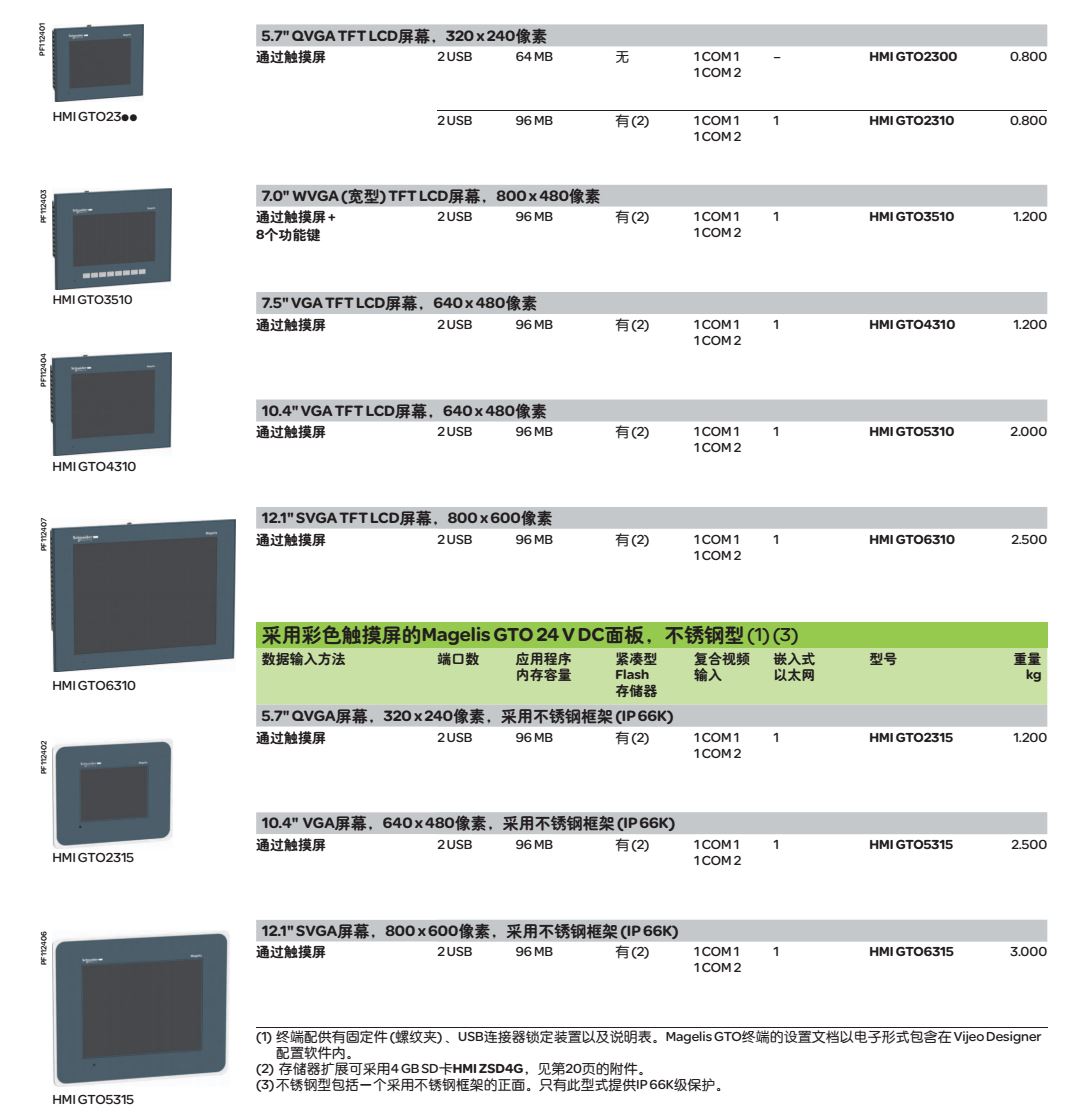

Magelis GTO-7.5"、10.4"、12.1”觸摸屏
型號：HMIGT04310、HMIGT05310、HMIGT06310
Magelis GTO-5.7"、10.4"、12.1”觸摸屏，不銹鋼面板
型號：HMIGT02315、HMIGT05315、HMIGT06315

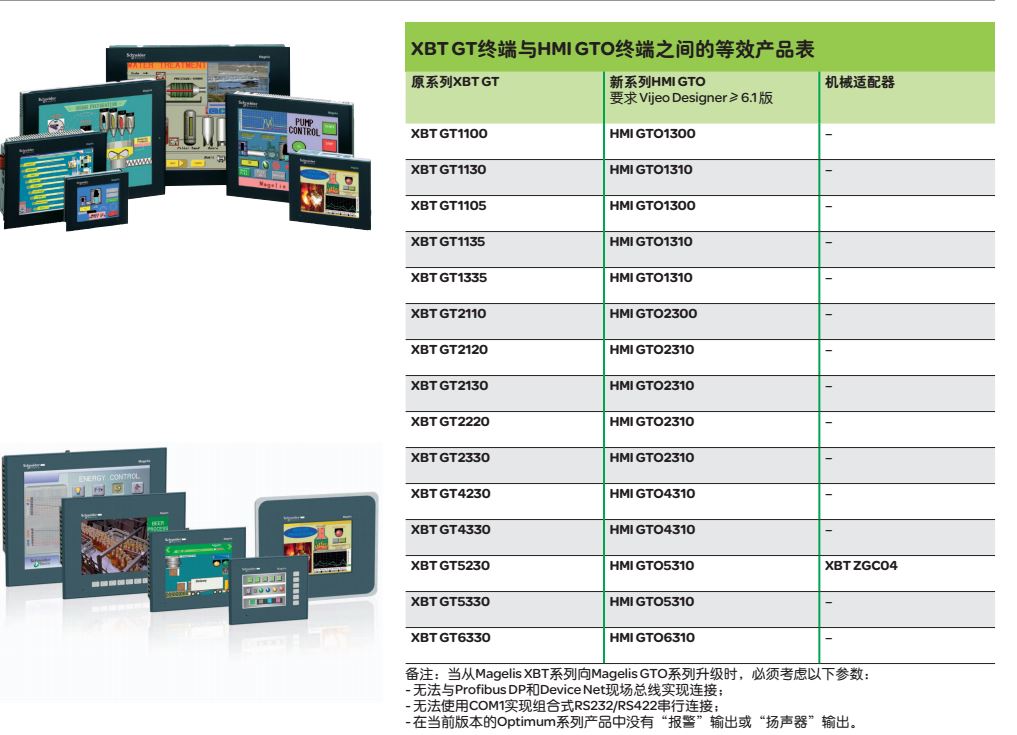

Magelis XBT GT-3.8”觸摸屏
型號：XBTGT1105、XBTGT1135、XBTGT1335
Magelis XBT GT-5.7”觸摸屏
型號：XBTGT2110 XBTGT2120 XBTGT2130 XBTGT2220一XBTGT2330 XBTGT2930 XBTGT2430
Magelis XBT GT-7.5"、10.4”觸摸屏
型號：XBTGT4230一XBTGT4330 XBTGT4340一XBTGT5230一XBTGT5330 XBTGT5340 XBTGT5430
Magelis XBT GT-12.1"、15'，觸摸屏
型號：XBTGT6330、XBTGT6340、XBTGT7340
Magelis XBT GK-帶觸摸屏和鍵盤
型號：XBTGK2120、XBTGK2330、XBTGK5330
Magelis XBT GTW-開放式圖形終端
型號:HMIGTW5354、MIGTW7354
Magelis XBT GH-5.7”手持式觸摸屏
型號：XBTZGJBOX
人機界面控制器
施耐德人機界面控制器為：Magelis XBT GC-緊湊型人機界面控制器，主要型號分為以下幾種：
型號
源輸出：XBTGC1100T、XBTGC2120T、XBTGC2230T
匯輸出：XBTGC1100U、XBTGC2120U、XBTGC2230U
