HMI 面板 － 特別適合惡劣的工業環境

SIMATIC 面板系列可以為每個應用提供合適的解決方案，從簡單的鍵盤面板、移動和固定操作界面，直到全能面板——堅固、小巧及多界面選項。 明亮的顯示屏和無差錯人機工程學操作，配備鍵盤或觸摸屏操作界面，為系統提高了附加值。

HMI操作屏

·         精彩系列面板 - SMART LINE

·         精彩觸屏，再續精彩

·         西門子順應市場需求推出的SIMATIC精彩系列面板（SMART LINE），準確地提供了人機界面的標準功能，經濟適用，具備高性價比。現在，全新一代精彩系列面板 —— SMART LINE V3的功能得到了大幅度提升，與S7-200 SMART PLC組成完美的自動化控制與人機交互平臺，為您的便捷操控提供了理想的解決方案。

o    寬屏7寸、10寸兩種尺寸，支持橫向和豎向安裝

o    高分辨率：800×480（7寸），1024×600（10寸），64K色，LED背光

o    集成以太網口可與S7-200系列PLC以及LOGO! 進行通訊（最多可連接4臺）

o    隔離串口（RS422/485自適應切換），可連接西門子、三菱、施耐德、歐姆龍以及臺達部分系列PLC

o    支持Modbus RTU協議

o    支持硬件實時時鐘功能

o    集成USB 2.0 host接口，可連接鼠標、鍵盤、Hub以及USB存儲器

o    支持數據和報警記錄歸檔功能

o    強大的配方管理，趨勢顯示，報警功能

o    通過Pack & Go功能，輕松實現項目更新與維護

o    全新的WinCC Flexible SMART V3組態軟件，簡單直觀，功能強大

·         按鍵面板

·         按鍵面板

o    SIMATIC HMI 按鍵面板 KP 8 和 KP 8F

o    SIMATIC PP7/PP17

·         配線更少，使用更舒適

SIMATIC HMI 按鍵面板和按鈕面板可以根據“即插即用”原理用于創建傳統小鍵盤操作員面板：可隨時安裝和預裝配。通過這種方式，就無需進行傳統操作員面板所需的耗時的單獨裝配和布線了。與傳統布線相比，這樣做可以將布線所需的時間減少多達 90%。整個操作過程只需相應的安裝開孔和用于連接到控制器的總線電纜即可完成

·         微型面板

·         微型面板

o    SIMATIC TD 200

o    SIMATIC TD 400C

o    SIMATIC OP73micro

o    SIMATIC TP 177micro

·         用于SIMATIC S7-200的人機界面

微型面板講SIMATIC S7-200控制器的這種語言，這意味著可以讀或設置所有接點和變量，無需插件。
無論您選擇簡單應用的文本顯示，還是具有圖表功能的觸摸或操作員面板，我們的微型面板保證您具備針對機器的HMI的全面控制。

·

·

·         移動面板

·         移動面板

o    170系列

o    270系列

·         便攜式面板，用于獲得最大限度的操作和監測移動性

本地操作和監測任務的理想選擇： 在設計階段我們格外小心，確保便攜式面板便于攜帶。 結果，所以可以在一個很長時間期內容易地使用所有便攜式面板。 可以在各種各樣的移動式面板顯示尺寸和性能類別中進行選擇。 這個便攜式無線面板為無線HMI提供最大移動性

·

·

·         精簡面板 - Basic Line

·         精簡面板 - Basic Line

o    SIMATIC HMI KP300 單色

o    SIMATIC HMI KTP400 單色

o    SIMATIC HMI KTP600 單色

o    SIMATIC HMI KTP600 彩色

o    SIMATIC HMI KTP1000 彩色

o    SIMATIC HMI TP1500 彩色

·         經濟有效的操作和監視

該系列面板可以有 4、6 或 10 個顯示屏，鍵盤或觸摸控制，可以提供一個 15 英寸的基本面板觸摸屏。每個 SIMATIC Basic Panel 都設計采用了 IP65 防護等級，可以理想的用在簡單的可視化任務中——甚至是惡劣的環境中。其它優點包括集成了軟件功能，如報告系統、配方管理，以及圖形功能。

·

·

·

·

·

·

·         精智面板 - Comfort Line

·

·         產品公告：SIMATIC HMI Comfort 界面

具有卓著的特點的新面板家族

·

o

·         說明

新的SIMATIC HMIComfort Panel家族是一條經過完全重新設計的觸摸和按鍵面板線，配有4到12英寸寬屏。
這些設備的特點是，無論選擇什么尺寸的設備，均具有相同的優異功能。 所有設備均具有高分辨率16 Mio彩色顯示，大視角以及從0到100%的亮度調節能力。

應用領域

SIMATIC HMIComfort Panel是高端HMI設備，用于PROFIBUS中先進的HMI任務以及PROFINET環境。 由于可以在觸摸和按鍵面板中4， 7， 9到12自由選擇顯示尺寸，可以橫向和豎向安裝觸摸面板，幾乎可以將它們安裝到任何機器上，發揮最高的性能。可以在ExZone 2危險區域使用該面板，無需安裝額外的外殼。

優點

·

設計和功能

o    連續的功能性確保自由選擇理想的顯示屏

o    具有開孔完全相同框架的寬屏，最多可為客戶增加40%的顯示尺寸；空間增加后增加了可在顯示屏中可視化的應用部分。 可實現其他新的操作概念，例如，在顯示屏側面上符合人體工程學放置的菜單欄

o    可調光的顯示屏提供節能潛力以及新應用，例如在造船方面

o    在空閑時間，規范化的PROFIenergy外形允許對設備進行協調而集中關閉

o    由于在一個框架中映射具有TIA門戶的HMI和控制器， WinCC V11減少了工程量

·         SIMATIC HMIComfort Panel系列包括4個按鍵面板、3個觸摸面板和1個按鍵觸摸面板。 所有設備只能配置新的HMI軟件WinCC V11。

設備的Runtime Software包括檔案和腳本、互聯網瀏覽器，在交付時還包括PDF閱讀器， Excel和Word文件。

Comfort Panel的觸摸面板系列可在橫向或豎向安裝和運行，當配置它們時您只需選擇正確的方向。

通過配備一個舒適的移動電話輸入裝置和按鍵各自命令的各種按鍵，對Comfort Panel系列的小鍵盤設備進行操作。

所有設備均設計用于PROFIBUS和PROFINET環境、此處提供一個4英寸設備，用于PROFIBUS，一個PROFINET接口和二個USB端口。

更大的設備同樣具有： 2 x PROFINET， 1x PROFIBUS， 3x USB和1個音頻接口。

o    KP400 COMFORT是一個4英寸按鍵面板，顯示屏分辨率為480x 272像素。 它的安裝與OP 77B兼容

o    KTP400 COMFORT的安裝與TP 177B 4兼容，提供觸摸屏(480 x 272 px)和4個另外的功能鍵

o    TP700 Comfort有一個800x 480像素觸摸屏，其安裝與TP 177， MP 177和TP 277兼容，但是提供的顯示尺寸多40%

o    KP700 Comfort(800 x 480 px)的安裝與OP 277兼容

o    KP900和TP900 Comfort具有與7英寸設備的相同顯示屏分辨率，由于顯示屏大，當從較遠距離觀看時， 更加方便。

o    12英寸設備KP1200和TP1200 Comfort具有分辨率為1280x 800像素的PC典型顯示屏。

·

·         面板

·

o    70系列

o    170系列

o    270系列

·         SIMATIC HMI面板家族： 高效率的操作和監測

一高保護類，電磁兼容性和極其防震-每個SIMATIC HMI鍵盤或觸摸面板特別適合在嚴格的工業環境中針對機器的用途。 特別突出的是，西門子SIMATIC HMI面板家族中的每個鍵盤或觸摸面板均可與單獨的軟件工具進行配置，可完全升級以滿足性能等級的要求。

·

·

多功能面板

多功能面板

·         170系列

·         270系列

·         370系列

·         多功能面板選項

瘦客戶端

SIMATIC Thin Client

終端設備與TFT彩色顯示屏和觸摸操作

說明

10或15英寸觸摸屏通過WinCC flexible 操作用于與主機組合的終端設備(例如：SIMATICMulti Panel ， Panel PC或服務器)靈活

15英寸變量也是可用作一個總體防護等級為IP65的完全密閉的HMI設備。

應用領域

SIMATIC Thin Client具有非常方便而低廉地在現場機器上運行操作員站的可能性。 典型的應用案例包括與另外一個SIMATIC PANEL或者工控機連接的整體或者分布式機器的第二個操作員站，以及在客戶端/服務器應用中作為一個遠程操作員終端。

優點

·         擁有的總成本低

·         容易調試

·         極其堅固耐用

·         安裝和設計與相應的Multi Panels 兼容

·         與服務器的最大距離沒有限制

設計和功能

SIMATIC Thin Client是可以在SIMATIC PANEL或Panel P和大型設備中使用低價操作員站。作為遠程操作員終端，它們也可直接地在HMI連接和機器站點使用SCADA，辦公室或者它功。它們的安裝開孔和設計與相應尺寸的通過觸摸屏或者連接到USB接口的外部鍵盤或鼠標進行操作的 SIMATIC Thin Client的Multi Panels兼容。
SIMATIC Thin Client始終通過WinCC flexible選項 SmartAccess（在客戶端上面板拷屏）或者微軟的標準RDP（遠程桌面協議）與主機 (SIMATIC PANEL、工控機或者服務器) 進行通訊，所以該單元本身無需安裝、許可證或者另外的軟件。
與主機之間的大距離可以通過低價的以太網進覆蓋。 SIMATIC Thin Client只需要一個IP地址。 無需本地軟件安裝或配置。 主機提供顯示和用戶界面。 所以該客戶端也不必實施備份、恢復或者更新措施。 總擁有成本相應較低。
作為不帶硬盤和風扇的遠程操作員終端，該設備可在具有極高機械可靠性要求（如抗振性要求）的機器上運行。防護等級為 IP65 的 15 英寸 PRO 型號也可安裝在支撐臂和基座上。
HMI應用例如WinCC或WinCC flexible以及諸如MS Excel或SAP的辦公室應用，可通過RDP連接在機器現場的SIMATIC Thin Client直接操作。 不同于Microsoft CE office Viewers，該數據可寫。 RDP是一個標準協議，支持所有Windows操作系統的。
SIMATIC Thin Client可以集成到PROFINET/Ethernet網絡。 或者，通過以太網電纜可以點對點連接到主機。 跨接距離可達100 m (對于開關則更長)。 這比通過USB/DVI連接的常規顯示器更勝一疇。

可擴展以固件版本1.4 (參見右側鏈接) 開始的通訊的可能性。

·         支持虛擬網絡計算（VNC），用于克隆模式下PC的遙控操作

·         與SINUMERIK PCUs/NCUs的連接，用于操作CNC控制器

·         作為Citrix ICA客戶端存取的終端應用，例如：生產數據


也可訂購 Thin Client，作為起動器包，包括設備和WinCC flexible SmartAccess許可證，因而以最低價提供一種完全解決方案。

與Multi Panels MP 277組合，您能購買一個特價優惠包，與獨立器件的價格表相比，大概可節省25%。 見右側鏈接。

技術數據

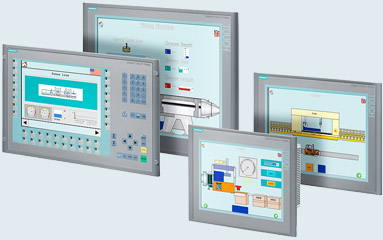

多功能面板的全面范圍

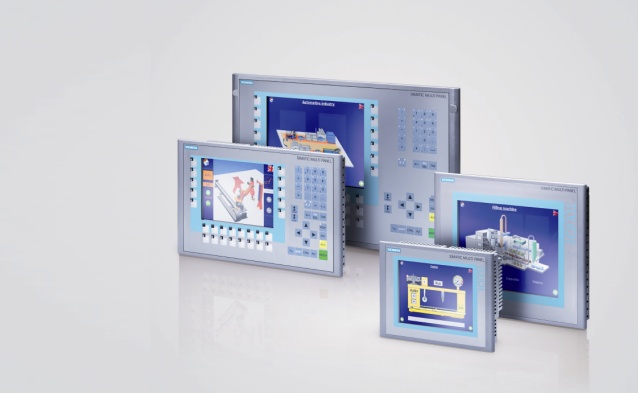

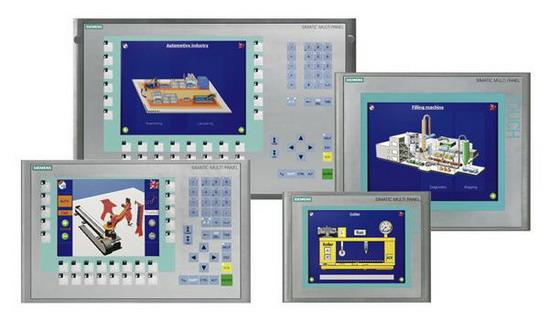

Multi Panels 極其堅固性，也可部署在要求高度防振或防塵的應用場所。 卡片槽保證可以容易地增加SIMATICMulti Panels 的現有的高存儲器容量。 全部多功能面板包括所有標準接口以及提供從6到19英寸的顯示屏尺寸選擇。
