西門子S120維修,西門子S120驅動器維修 故障報修電話  18610102575

維修一般故障如下：

接地故障維修，紅燈亮維修，黃燈亮維修，燒保險維修，跳閘維修，速度不穩定維修，時轉時不轉維修，開機故障維修，速度不可控制維修，開機速度開到一定程度就無法運行等等故障

    6SL3120-1TE13-0AA3維修   6SL3120-1TE13-0AB0維修  6SL31201TE130AA3維修

     6SL31201TE130AB0 維修  6SL3120-1TE15-0AA3維修   6SL3120-1TE15-0AB0維修

     6SL31201TE150AA3維修    6SL31201TE150AB0 維修

    6SL3120-1TE21-0AA3 6SL3120-1TE21-0AB0 6SL31201TE210AA3 6SL31201TE210AB0

    6SL3120-1TE21-8AA3 6SL3120-1TE21-8AB0 6SL31201TE218AA3 6SL31201TE218AB0

    6SL3120-1TE23-0AA3 6SL3120-1TE23-0AB0 6SL31201TE230AA3 6SL31201TE230AB0

    6SL3120-1TE24-5AA3 6SL3120-1TE24-5AB0 6SL31201TE245AA3 6SL31201TE245AB0

    6SL3120-1TE26-0AA3 6SL3120-1TE26-0AB0 6SL31201TE260AA3 6SL31201TE260AB0

    6SL3120-1TE28-5AA3 6SL3120-1TE28-5AB0 6SL31201TE285AA3 6SL31201TE285AB0

    6SL3120-1TE31-3AA3 6SL3120-1TE31-3AB0 6SL31201TE313AA3 6SL31201TE313AB0

    6SL3120-1TE32-0AA3 6SL3120-1TE32-0AB0 6SL31201TE320AA3 6SL31201TE320AB0

    6SL3120-2TE13-0AA3 6SL3120-2TE13-0AB0 6SL31202TE130AA3 6SL31202TE130AB0

    6SL3120-2TE15-0AA3 6SL3120-2TE15-0AB0 6SL31202TE150AA3 6SL31202TE150AB0

    6SL3120-2TE21-0AA3 6SL3120-2TE21-0AB0 6SL31202TE210AA3 6SL31202TE210AB0

    6SL3120-2TE21-8AA3 6SL3120-2TE21-8AB0 6SL31202TE218AA3 6SL31202TE218AB0

    6SL3130-1TE22-0AA0 6SL3130-1TE24-0AA0 6SL31301TE220AA0 6SL31301TE240AA0

    6SL3130-1TE31-0AA0 6SL3130-6AE15-0AB0 6SL31301TE310AA0 6SL31306AE150AB0

    6SL3130-6AE21-0AB0 6SL31306AE210AB0 西門子6SL維修，6SL電源模塊維修

    6SL3130-6TE21-6AA3 6SL3130-6TE21-6AB0 6SL31306TE216AA3 6SL31306TE216AB0

    6SL3130-6TE23-6AA3 6SL3130-6TE23-6AB0 6SL31306TE236AA3 6SL31306TE236AB0

    6SL3130-7TE21-6AA3 6SL3130-7TE21-6AB0 6SL31307TE216AA3 6SL31307TE216AB0

    6SL3130-7TE23-6AA3 6SL3130-7TE23-6AB0 6SL31307TE236AA3 6SL31307TE236AB0

    6SL3130-7TE25-5AA3 6SL3130-7TE25-5AB0 6SL31307TE255AA3 6SL31307TE255AB0

    6SL3130-7TE28-0AA3 6SL3130-7TE28-0AB0 6SL31307TE280AA3 6SL31307TE280AB0

    6SL3130-7TE31-2AA3 6SL3130-7TE31-2AB0 6SL31307TE312AA3 6SL31307TE312AB0

    6SL3040-0LA00-0AA1 6SL3040-0LA00-0AA0 6SL30400LA000AA1 6SL30400LA000AA0

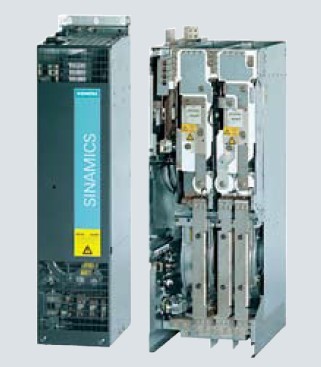

SINAMICS S120

概述

SINAMICS S120 是一種高性能、高精度的驅動器。硬件上具有

模塊化的結構設計，安裝、維護簡單易行；強大的軟件功能，

使其適用于各種復雜應用的場合。既能做伺服控制，也能做

矢量控制，能實現速度控制，轉矩控制，位置控制多種控制方

式，同時能滿足運動控制的要求；可以拖動 Siemens 的所有低

壓電機，如異步（感應）電機還有同步電機。多種冷卻方式，

更使其能適應于各種場合和應用。

SINAMICS S120 覆蓋功率范圍從 0.12 kW 到 4500 kW，且可配

用多種控制單元，可以用于所有復雜的傳動應用。

SINAMICS S120 具有 AC/AC 單軸驅動和 DC/AC 多軸傳動兩種形式。

AC/AC 單軸驅動由控制單元 CU310 和功率模塊 PM340 組成，DC/

AC 多軸驅動由控制單元 CU320-2 和電源模塊，電機模塊組成。

? SINAMICS 控制單元自身能夠處理一般的工藝任務。

? 對于單機傳動，使用 CU310 DP 或 CU310 PN 控制單元。

? 對于多機傳動，采用 CU320-2 控制單元。一個 CU320-2 能控制

6 個伺服軸或者 6 個矢量軸或者 12 個 V/F 軸。

? 對于復雜運動控制，可采用 SIMOTION D 控制單元 D410、

D425、D435 和 D445。有關 SIMOTION 的信息，請參考目錄

PM 21。

每一種控制單元都是基于目標導向的 SINAMICS 標準固件，包括所

有的通用的控制模式并能夠調整以滿足最高的性能要求。

? “矢量控制”

- 具有高精度和轉矩穩定性的速度控制

- 特別適合于異步（感應）電機

? “伺服控制”

- 具有高動態響應運動控制

- 具有等時 PROFIBUS 的角鎖定同步

- 多用于高精度生產機床

? “V/f 控制”

- 響應和精度要求不高的控制

- 適用于相對簡單的應用，如：電機成組傳動

SINAMICS S120 AC/AC 單軸驅動

單軸驅動由控制單元 CU310 和功率模塊 PM340 組成：

PM340 有兩種結構形式：“模塊型功率模塊”和“裝置型功率

模塊”

? 模塊型功率模塊已集成制動模塊，可直接連接制動電阻進行能耗

制動；裝置型功率模塊可嵌入安裝制動模塊（選件）。

? 模塊型功率模塊可以通過控制單元適配器 CUA31/CUA32 連接到

CU320-2 和 SIMOTION D4×5 上，實現多軸擴展；裝置型功率

模塊已經集成了 CUA31，可以直接連接到多軸控制單元 CU320-

2 和 SIMOTION D 上。

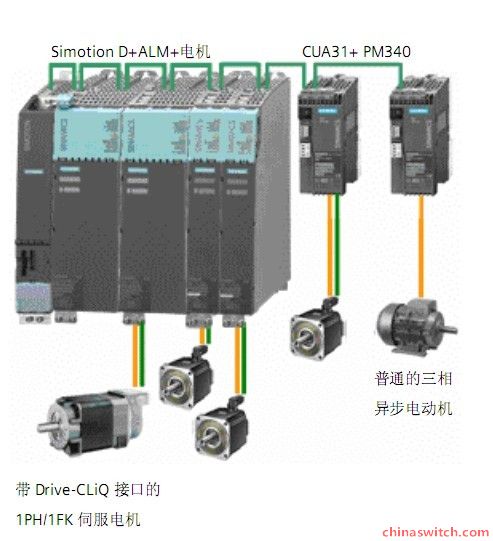

SINAMICS S120 DC/AC 多軸驅動

基于公共直流母線系統的 SINAMICS S120 DC/AC 多機傳動，其模塊

化的結構和特殊的性能專為完成復雜的傳動任務而開發。

根據要控制的軸和需要的性能水平來選擇控制單元，同時根據再生

能量回饋的要求來選擇電源模塊。控制單元和功率單元之間使用全

新的通訊鏈接 DRIVE-CLiQ。

多軸驅動系統由控制單元 CU320-2，電源模塊，電機模塊等組成。

DC/AC 多軸傳動的功率單元為：

? 基本型電源模塊

? 回饋型電源模塊

? 有源型電源模塊

? 有源濾波模塊

? 電機模塊

電源模塊

電源模塊用于集中整流，并為中間回路提供直流電源，針對不

同的應用，提供各種性能的電源模塊。

? 基本電源模塊

? 回饋電源模塊

? 有源電源模塊

基本電源模塊（BLM）

基本電源模塊只為單純整流運行設計，不能夠?qū)⒛芰炕仞伣o電

網。如果制動的時候產生過高再生的能量，則必須通過制動模

塊和制動電阻轉換為熱量耗散掉。要為了符合 EN 61800-3、等

級 C2 的限制，還需選用進線濾波器。

回饋電源模塊（SLM）

回饋電源模塊可以整流供電并能將能量回饋給電網。當選用回饋

電源模塊時，必須使用一個與該電源模塊匹配的進線電抗器。

有源電源模塊（ALM）

有源電源模塊 ALM 可以整流供電并能將能量回饋給電網。和

BLM 以及 SLM 相比，ALM 會產生一個可控制的直流電壓，這個

直流電壓會在電源電壓允許的波動范圍內保持一個穩定值。ALM

在電源側產生實際電流效果接近正弦波，并能抑制有害的諧波。

電機模塊

電機模塊由中間的直流回路得到電源并拖動電機。

電機模塊為多傳動系統設計，并且通過 CU320-2 或者 SIMOTION

D 控制單元控制。電機模塊之間通過公共直流母線相連。

一個或者幾個電機模塊通過直流母線。拖動同步電機和異步

（感應）電機運行。

因?yàn)殡姍C(jī)模塊都共享直流母線，互相之間可以進行能量交換，

也就是說，一個運行于發電模式的電機模塊產生能量可以被運

行于電動模式的電機模塊所使用。中間回路的直流母線由電源

模塊供電。

系統組件

傳動系統的結構可以通過選擇控制單元和整流器和逆變器來搭

建。其他系統組件可以用來根據需要來選配。這些組件分為：

? 進線側組件，例如：進線電抗器和進線濾波器

? 直流回路組件，例如：制動模塊和制動電阻

? 輸出側組件，例如：輸出電抗器，dv/dt+VPL 和正弦波濾波器

? 控制系統組件，例如：端子排，操作面板和通訊板，各種編碼器

接口

DRIVE-CLiQ 系統接口

SINAMICS S120 所有的組件采用高性能的智能通訊連接 DRIVE

-CLiQ。

通訊和客戶端子模塊

CU320-2 控制單元提供一個 PROFIBUS 或者 PROFINET 接口，

還可選裝通訊板來提供 CANopen 通訊接口。

TM31 端子擴展模塊和 TB30 端子擴展板提供擴展的端子排。通

過模擬量和數字量將信號連到上位控制器。

開環和閉環控制功能

控制方式除了提供轉速和電流控制功能的高性能矢量控制外，還

提供裝置保護和電機保護功能。

BICO 技術

每一個驅動對象都包括大量的輸入和輸出變量，能夠利用開關

量連接器交換技術（BICO）任意相互連接。一個開關量連接是

一種邏輯信號，可為數值 0 或 1。連接器是一個數值，如實際

速度或電流設定。

DCC

DCC 是用于進行 SINAMICS 過程導向功能配置的一個附加的圖

形化編程工具。

功能塊庫包括大量的控制、算法和邏輯塊以及豐富的開環和閉

環控制功能。DCC 編輯器對配置和控制結構進行圖形化表述，

DCC 是 STARTER 調試工具的一個附加組件。

CF卡

驅動的功能均儲存在 CF 卡上。

這個卡上以項目形式存儲著所有傳動的固件和參數設置。CF 卡

還能夠保存附加項目，即如果調試不同系列的設備，能夠立即

對正確的項目進行訪問。如果控制單元已經啟動，CF 卡上的數

據會被讀出并裝入 RAM。

固件以對象方式構成。驅動對象為整流單元、逆變單元，通過

DRIVE-CliQ 鏈接的系統組件實現開環和閉環控制功能。

內部集成的安全功能

控制單元包括豐富的安全功能。

內部集成的安全功能包括基本安全集成功能

? STO = 安全轉矩關閉

? SBC = 安全制動器控制

? SS1 = 安全停止 1

擴展安全集成包括

? SS2 = 安全停止 2

? SOS = 安全運行停止

? SLS = 安全限制速度

? SSM = 安全速度監控

如果選用集成安全功能，可能就需要相應的認證和輔助的系統硬

件 — 如 TM54F 端子擴展模塊或相應的安全控制設備。

跟蹤功能

采用集成的跟蹤功能對傳動對象的輸入和輸出變量的時間特性進行

測量并用 STARTER 調試工具顯示。能夠同時對幾個信號進行跟蹤。

記錄通過自由選擇的邊界條件觸發，例如輸入和輸出變量的數值。
